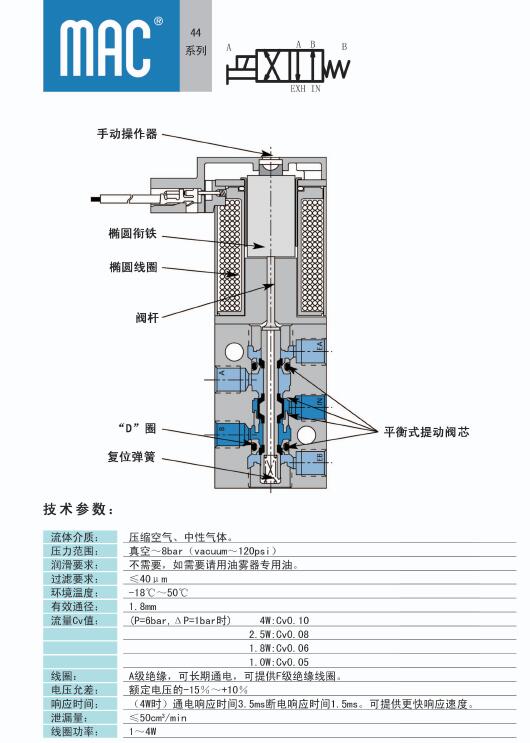

1.10毫米閥門，直接電磁鐵操作。
平衡的提示，免疫變異
壓力。
短流程高流量。
的電磁鐵開發出高轉速
力。
5.的複位彈簧。
流量在每個閥門上設定。
7.在所有閥門上手動操作標準。
手動操作員
1非鎖定凹槽
2鎖定凹陷
電氣連接
BA飛線
BT飛行燈光
GA MAC JAC電磁閥插件
KA插電線組件。
KC插電線組件
整流器和燈
KT插入式電線組件
光
XX X X XX
*其他選項可用，參見311頁。
注意：交流電壓需要帶整流器的連接器
L XXX-XXX *鎖定電磁閥➤
手動操作員
0無操作員
電氣連接
BA 2線飛線
BJ 4線導線
KA 2線插件總成
KE 4線插件總成
LA 3線插件總成
（性開關蓋）
4.電氣連接器（32,38,42,44和48係列）
L-XX X-X XX非插頭
BA 2線飛線
BB 2線飛線與地線
BC 2線飛線與燈
BD 2線飛線帶燈光和接地線
BJ 4線飛線
BK 4線飛線與地麵
BL 4線飛線帶燈
BM 4線飛線帶燈光和接地線
KA 2線插件總成
具有接地線的KB 2線插頭組件
KC 2線插頭組件帶燈
KD 2線插頭組件，帶燈和接地線
KE 4線插件總成
帶接地線的KF 4線插頭組件
KG 4線插頭組件帶燈
KH 4線插頭組件和接地線
LA 3線插件（性開關蓋）
L-XX X-X XX插入
* DA Base插件
* DB Base插頭帶有接地引腳
* DC Base插件帶燈
* DD Base插頭，帶燈和接地引腳
** EA底座插頭3針（普通開關蓋）
*使用這些選項用於帶2或4個線組件的插件底座
**對於3線組件的插入式基座，請使用此選項
4.電氣連接器（47係列）
L-XXX-X XX非插頭
BA 2線飛線

MAC通用閥詳細資料，美國MAC 44係列電磁閥價格
BB 2線飛線與地線
BC 2線飛線與燈
BD 2線飛線帶燈光和接地線
BJ 4線飛線
BK 4線飛線與地麵
BL 4線飛線帶燈
BM 4線飛線帶燈光和接地線
LA 3線插頭組件（普通開關蓋）
MA 2線插件組件
MB 2線插頭組件帶接地線
MC 2線插頭組件帶燈
MD 2線插頭組件，帶燈和接地線
ME 4線插件總成
MF 4線插頭組合帶接地線
MG 4線插頭組件帶燈
MH 4線插頭組件，帶燈和接地線
L-XXX-X XX插入
EA基座插頭3針（性開關蓋）
FA底座插入式接地
FB Base插頭帶有地麵和光線
FC Base插頭4線接地
FD基座插頭4線，帶光和接地
技術資料
尺寸顯示為公製（mm）
在使用，安裝或維修MAC閥之前，請參閱327頁“注意事項”。
Ø3.3 MTG。 HOLES
係列44
流體：
壓力範圍：
潤滑：
過濾：
溫度範圍：
流程：
線圈：
電壓範圍：
功率：
響應時間：
（帶4 W線圈）
壓縮空氣，真空，惰性氣體
真空120 PSI
不需要，如果使用，請選擇中等苯胺點潤滑劑（180°F210°F）
40μ
0°F120°F（-18°C+ 50°C）
4 W：（0.10Cv）-2.5W：（0.08Cv）-1.8W：（0.06Cv）-1.0W：（0.05Cv）
A線（＃22 AWG x 18），連續工作
-15％+ 10％額定電壓
4 W - 2.5 W - 1.8 W - 1.0 W
通電：3.4 ms
斷電：1.5 ms
電壓
G-XX X-X XX電壓
AA 120VAC（2.5W）需要帶整流器的電氣連接器
AC 24 VAC（4.0W）需要帶整流器的電氣連接器
線長
G-XX X-X XX線長度
0無引線（僅與“KJ”和“KM”連接器使用）
個18“線圈引線
B 24“線圈引線
C 36“線圈引線
D 48“線圈引線
E 72“線圈引線
F 96“線圈引線
G 120“線圈引線
H 144“線圈引線
1 18“基線
2 24“基線
3 36“基線
4 48“基線
5 72“基線
6 96“基線
7 120“基線
3.手動操作器
G-XX X-X XX手動操作器
1非鎖定凹槽
2鎖定凹陷
3非鎖定延長
4鎖定延長
4.電氣連接
G-XX X-X XX電氣連接
BA飛行樂
